Jak dobrać pomiar CO2 do kanału, pomieszczenia i automatyki BMS

Pomiar poziomu dwutlenku węgla w systemach wentylacji mechanicznej z regulacją na żądanie pozwala precyzyjnie sterować ilością świeżego powietrza wtłaczanego do wnętrza. Sam odczyt wartości nie gwarantuje jednak prawidłowej pracy całej instalacji i utrzymania zadanego komfortu. Odpowiednie efekty pojawiają się dopiero wtedy, gdy wybrane urządzenie pomiarowe idealnie pasuje do fizycznych warunków montażu, dynamiki obiektu oraz specyficznej logiki wykorzystywanego sterownika BMS.

Jakie parametry i sygnały wpływają na dobór sprzętu?

Zakres pomiarowy w standardowych instalacjach HVAC wynosi zazwyczaj od 0 do 2000 ppm lub od 0 do 5000 ppm. Zastosowanie wyższego zakresu ma uzasadnienie w mocno obciążonych przestrzeniach, takich jak sale konferencyjne, obiekty sportowe czy hale produkcyjne. Szybkość reakcji oraz podatność na długoterminowy dryft pomiarowy zależą ściśle od konkretnej serii urządzeń i trudności warunków panujących na obiekcie. Zmiany wskazań w czasie wynikają głównie ze starzenia się elementu emitującego podczerwień w sensorach NDIR oraz gwałtownych wahań temperatury w otoczeniu.

Producenci aparatury minimalizują to zjawisko, stosując sprzętową kompensację ciśnienia oraz inteligentne algorytmy autokalibracji ABC. Mechanizm ten zakłada, że co kilkanaście dni stężenie dwutlenku węgla w budynku spada do zewnętrznej wartości odniesienia. Taki powtarzalny cykl umożliwia automatyczną korekcję punktu zerowego. Fizyczne zintegrowanie układu wymaga dopasowania wyjścia. Tradycyjne sygnały analogowe prądowe i napięciowe muszą odpowiadać konkretnym wejściom na karcie sterownika. Komunikacja cyfrowa w standardzie Modbus RTU lub BACnet MS/TP, a także dodatkowy pomiar wilgotności, stanowią cechy zależne od wybranego modelu sprzętu. Ich obecność pozwala znacząco uprościć topologię przewodów podczas rozbudowy systemu.

Montaż kanałowy a specyfika strefy oddychania

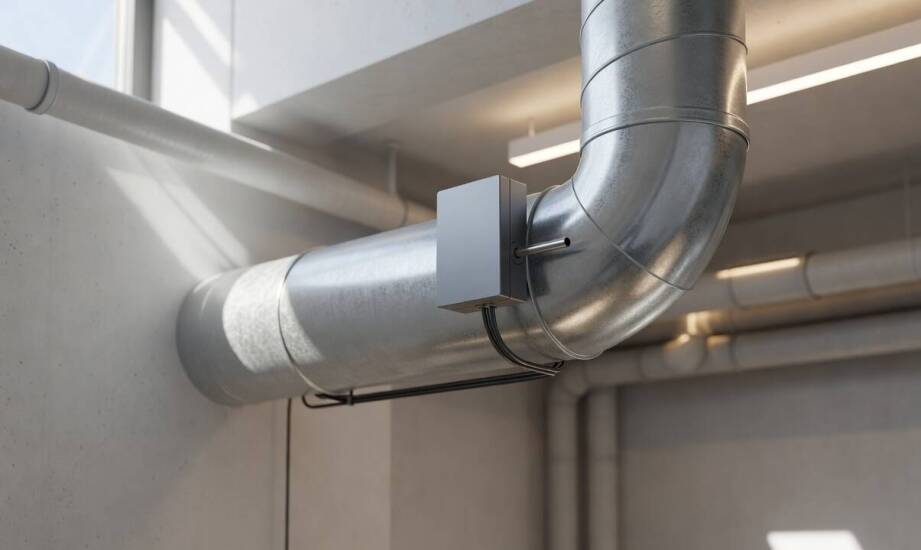

Urządzenia kanałowe montuje się wyłącznie w głównych przewodach wywiewnych lub ewentualnie na zbiorczych kanałach powrotnych. Taki układ rejestruje uśrednione stężenie dla całej strefy budynkowej obsługiwanej przez daną centralę wentylacyjną. W przewodach nawiewnych nie instaluje się aparatury mierzącej stężenie dwutlenku węgla, ponieważ świeże powietrze czerpane z zewnątrz w żaden sposób nie odzwierciedla faktycznego obciążenia wnętrza. Rozwiązanie oparte na kanale wyciągowym doskonale sprawdza się w rozległych przestrzeniach typu open space, pozwalając skutecznie zredukować koszty inwestycyjne.

Zupełnie inaczej podchodzi się do projektowania pomiaru realizowanego bezpośrednio w obsługiwanym pomieszczeniu. Prawidłowo zlokalizowany czujnik stężenia CO2 w wersji naściennej najlepiej obrazuje warunki panujące w strefie oddychania użytkowników. Instalację fizyczną wykonuje się zazwyczaj na wysokości około półtora metra od posadzki. Wybór konkretnego miejsca na ścianie wymaga starannego uwzględnienia aerodynamiki przepływu powietrza. Bezpośredni strumień kierowany z anemostatów, silna recyrkulacja czy bariery architektoniczne powodują powstawanie martwych stref. Zjawiska te generują lokalne błędy odczytu i mogą prowadzić do przedwczesnego dławienia przepustnic układu o zmiennym przepływie.

Weryfikacja działania i kalibracja instalacji

Zakończenie etapu montażowego i uruchomienie systemu wentylacyjnego wymaga zawsze testowego sprawdzenia wskazań aparatury pomiarowej. Pomiary porównawcze wykonuje się między kilkoma punktami pracującymi w tej samej przestrzeni operacyjnej. Różnice utrzymujące się mimo długotrwałego i intensywnego wietrzenia budynku wskazują najczęściej na błędy lokalizacyjne lub konieczność ręcznej kalibracji. Problem ten nasila się szczególnie w obiektach funkcjonujących w trybie całodobowym, w których zautomatyzowany algorytm nie ma fizycznych szans na prawidłowe zamknięcie pętli korekcyjnej.

Regularne weryfikowanie odczytów sterownika głównego ze sprawnym miernikiem referencyjnym pozwala inżynierom utrzymać pełną wiarygodność układu automatyki. W profesjonalnej praktyce branżowej, realizowanej między innymi przez serwis Hotcold, szybka i celna diagnoza pojawiających się błędów pomiarowych umożliwia bezproblemowe wysterowanie central wentylacyjnych. Dzięki dostarczaniu precyzyjnych oraz sprawdzonych danych wejściowych cały system klimatyzacji i wentylacji płynnie optymalizuje zużycie energii, skutecznie reagując na każdą faktyczną zmianę jakości powietrza wewnętrznego.
