Gdy drgania milczą — jakie usterki maszyn wirujących ujawnia sygnatura prądowa

Silnik elektryczny pracuje pozornie bez zarzutu — obroty pozostają stabilne, temperatura utrzymuje się w normie, a drgania obudowy mieszczą się w wyznaczonych przez producenta granicach. Obsługa techniczna w hucie czy kopalni może łatwo uznać stan takiego napędu za idealny. Mimo to w sygnale prądowym często pojawiają się pierwsze, bardzo subtelne odchylenia. Zignorowanie tych wczesnych objawów z czasem prowadzi do poważnej awarii wirnika lub rozległych zakłóceń całego układu. Kiedy klasyczne metody monitoringu jeszcze milczą, sygnatura pobieranego prądu potrafi zdradzić rozwijającą się powoli usterkę.

Jak MCSA ocenia stan maszyny bez zatrzymywania napędu

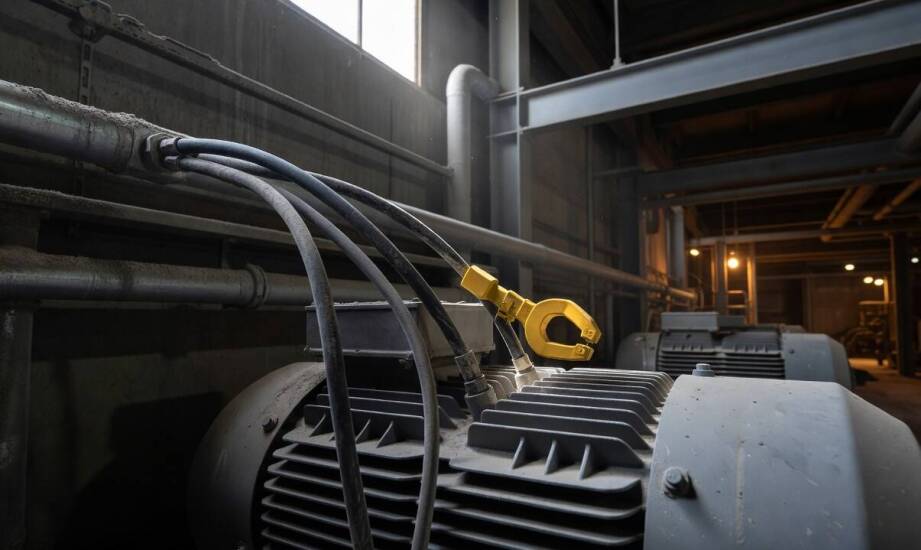

Metoda MCSA, czyli analiza widma prądu zasilającego, polega na ciągłym badaniu zmian w obciążeniu silnika indukcyjnego. Cęgi prądowe rejestrują sygnał na wybranej fazie, a zaawansowane algorytmy matematyczne przekształcają zebrane dane w czytelne widmo częstotliwościowe. Dzięki temu diagnostyka maszyn wirujących odbywa się na w pełni obciążonym i działającym sprzęcie. Ocena stanu skomplikowanego układu napędowego następuje bez wyłączania urządzenia, co ma kluczowe znaczenie dla zakładów wymagających pełnej ciągłości produkcji. Brak ingerencji w proces technologiczny ułatwia prowadzenie regularnych przeglądów.

W uzyskanym widmie ujawniają się charakterystyczne odchylenia, niewykrywalne standardowymi metodami inspekcji. Uszkodzone pręty wirnika generują specyficzne pasma boczne, które zależą bezpośrednio od częstotliwości sieci zasilającej oraz bieżącego poślizgu obciążonego silnika. Mimośrodowość wirnika, niezależnie od jej statycznego czy dynamicznego charakteru, wywołuje z kolei dodatkowe zakłócenia sygnału powiązane z prędkością obrotową i samą konstrukcją klatki. Zaburzenia pola magnetycznego wynikające z poluzowania uzwojeń modulują przebieg prądowy, wyraźnie odróżniając się w ten sposób od klasycznych wibracji mechanicznych.

Jak łączyć MCSA z pomiarami drgań i termowizją?

Analiza sygnału elektrycznego wychwytuje asymetrię zasilania oraz usterki stojana znacznie skuteczniej niż tradycyjne pomiary wibracji. Zmiany w poborze energii rejestrują bezpośrednio fizyczne skutki nierównomiernego pola magnetycznego wewnątrz masywnej maszyny. Wibracje samej obudowy często pozostają w normie, dopóki wada nie wejdzie w drastyczną fazę uszkodzeń mechanicznych. Metoda MCSA bezbłędnie sygnalizuje anomalię już na wczesnym etapie elektrycznym. Diagnostyka drganiowa znacznie lepiej radzi sobie natomiast z szybką identyfikacją niewyważenia, utraty współosiowości sprzężonych wałów czy powstawania szkodliwych luzów konstrukcyjnych.

Skuteczna ocena stanu napędów wymaga łączenia analizy prądowej z termowizją oraz badaniem drgań. Każda z tych trzech niezależnych technik pełni zupełnie inną funkcję informacyjną. Badanie widma prądu obnaża wady ukryte w głębi obwodu magnetycznego, ocena wibracji wychwytuje niebezpieczne przeciążenia układów łożyskowych, z kolei obrazowanie termiczne precyzyjnie punktuje przegrzewające się styki w skrzynkach zaciskowych. Połączenie wszystkich wyników w jednym spójnym programie predykcyjnym ułatwia postawienie trafnej diagnozy przed nieodwracalnym zniszczeniem sprzętu.

Ciągły monitoring kondycji potężnych silników sprawdza się przede wszystkim w hutach, kopalniach oraz cementowniach. Nowoczesne utrzymanie ruchu w przemyśle ciężkim opiera się na nieprzerwanej pracy ciągów technologicznych, a każdy niezaplanowany postój maszyny generuje ogromne straty finansowe. Regularna obserwacja sygnału ułatwia podjęcie trafnej decyzji o ewentualnym wyłączeniu sprzętu do niezbędnego przeglądu. Informacje płynące z analizy widma wskazują służbom technicznym dokładny kierunek i obszar, który wymaga priorytetowej weryfikacji. Zwiększa to bezpieczeństwo całego personelu i skraca czas poszukiwania usterki.

Złożone procesy przemysłowe wymagają szerokiego i wielowymiarowego spojrzenia na aktualną kondycję parku maszynowego. Specjaliści, których zatrudnia Partner Serwis, w ramach swoich działań regularnie analizują drgania, wykonują szczegółowe pomiary termowizyjne oraz rygorystycznie weryfikują rezystancję izolacji silników podczas planowanych prac konserwacyjnych. Sama analiza sygnatury prądowej stanowi użyteczne narzędzie wczesnego ostrzegania, jednak nie zastępuje fizycznego przeglądu napędu. Skorelowanie parametrów elektrycznych z rzeczywistą oceną mechaniczną i cieplną pozwala ostatecznie utrzymać wydajność fabryki na najwyższym poziomie.
