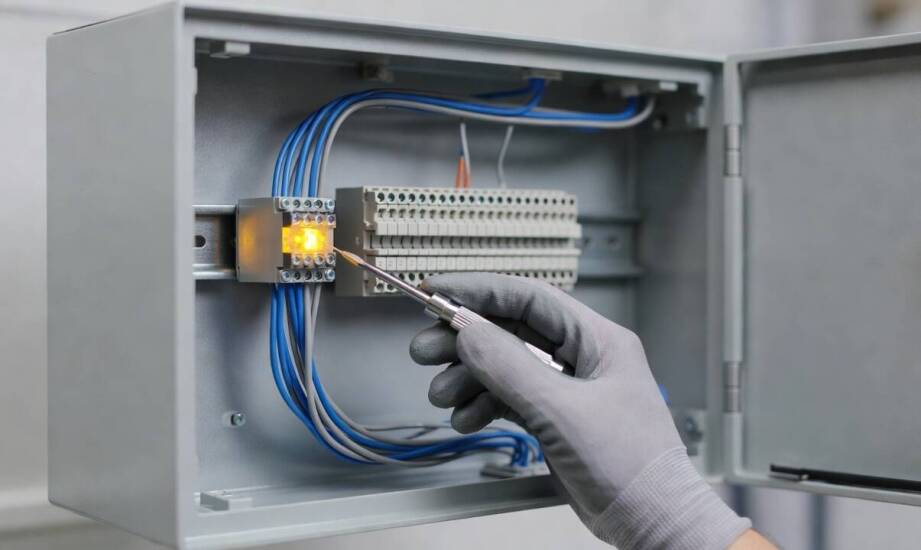

Dlaczego lampki LED w szafie sterowniczej muszą pasować do logiki obwodu

W szafie sterowniczej dioda LED ma przede wszystkim potwierdzać stan obwodu zasilającego maszynę. Operator oczekuje, że wskaźnik świetlny zapali się wyłącznie po rzeczywistej aktywacji elementu wykonawczego przez stycznik lub wyjście głównego sterownika. Bez precyzyjnego dopasowania do logiki działania układu, sygnalizacja traci swoją podstawową wartość diagnostyczną i zamiast pomagać, wprowadza obsługę w błąd. Prawidłowa integracja punktów wizualnych stanowi podstawę bezpiecznej eksploatacji całego parku maszynowego.

Tor przekazu sygnału w układach automatyki

Sygnał dociera do pulpitu maszyny najczęściej przez styk pomocniczy zastosowanego przekaźnika. Mechaniczne zamknięcie styku inicjuje zasilanie obwodu diody i jednoznacznie informuje o zmianie stanu podzespołu. W układach opartych na programowalnych sterownikach logicznych wyjście cyfrowe dostarcza odpowiednie napięcie bezpośrednio do punktu świetlnego. To konkretne zachowanie odpowiada ustalonej linii programu zarządzającego pracą linii technologicznej. Taki schemat budowy sieci gwarantuje ścisłą spójność sygnalizacji z zapisaną logiką maszyny i pozwala serwisantom na bardzo szybką lokalizację ewentualnej awarii.

W codziennej praktyce utrzymania ruchu każda lampka sygnalizacyjna sprzężona ze stykiem pomocniczym wskazuje na rzeczywiste uruchomienie silnika. Sam wskaźnik może reagować również na ruch siłownika lub załączenie pompy chłodziwa. Wyjście sterownika przekazuje natomiast jasną informację o poprawnym wykonaniu narzuconego algorytmu. Osoba nadzorująca produkcję widzi wówczas faktyczny efekt działania podzespołów, a nie tylko obecność napięcia docierającego do szafy. Unika się w ten sposób ryzyka, w którym przepalony bezpiecznik za stycznikiem unieruchamia napęd, a dioda na drzwiach błędnie sugeruje bezawaryjną pracę pompy.

Parametry zasilania i typowe błędy montażowe

Wymagania techniczne wobec komponentów świetlnych różnią się w zależności od specyfiki danej maszyny. W wielu panelach sprawdzają się modele osadzane w znormalizowanych otworach instalacyjnych o średnicy 22,5 mm lub 30,5 mm, które zostały konstrukcyjnie przystosowane do szerokiego zakresu napięć od 24 V aż do 230 V AC/DC. Parametry poboru prądu podawane w miliamperach także bywają zróżnicowane, co wymaga uważnej analizy noty katalogowej. Przy zasilaniu prądem stałym niezbędne pozostaje zachowanie właściwej polaryzacji, ponieważ odwrotne podpięcie przewodów trwale uszkadza diodę.

Przemysłowe warunki eksploatacji narzucają konieczność wyboru mocnych obudów ochronnych. Ciągłe wibracje od pracujących pras, unoszący się pył oraz wilgotność powietrza wymagają stosowania elementów o wysokim stopniu uszczelnienia. Ograniczona wentylacja sprawia, że temperatura wewnątrz szczelnej szafy potrafi szybko i odczuwalnie wzrastać, zwłaszcza przy intensywnej produkcji. Prawidłowy dobór asortymentu uwzględnia więc tolerancję termiczną konkretnego wariantu i skutecznie zapobiega skraplaniu się wody.

Najczęstszym błędem instalatorów jest podłączanie punktu wizualnego bezpośrednio pod obwód zasilający. Takie obejście pomija sygnał stanu i zmusza sprzęt do ciągłego świecenia. Instalatorzy często zapominają także o rutynowych testach pod pełnym obciążeniem. Dopiero takie kompleksowe sprawdzenie wydolności układu wykazuje niebezpieczne spadki napięć na wyjściu sterownika. Sprzęt z kategorii elektrotechniki niskiego napięcia dostarcza na rynek między innymi SN Promet, obecny w branży od 1958 roku. Przedsiębiorstwo z Sosnowca wytwarza wskaźniki dla przemysłu, wykorzystując do weryfikacji sprzętu własne zaplecze laboratoryjne.

Ogólne procedury testowe po stronie każdego niezależnego integratora odpowiadają ostatecznie za finalne wdrożenie rozwiązań gwarantujących pełną zgodność z normami bezpieczeństwa pracy. Prawidłowo zaprojektowany pulpit, sprzężony z przemyślaną logiką obwodu, na bieżąco dostarcza pracownikom niezawodnych i przejrzystych danych o zachodzących procesach produkcyjnych. Ułatwia to codzienną pracę zakładu oraz usprawnia konserwację parku maszynowego.
